产品规格
型号：GFS 16-90°-L，物料 ID：0355498；旋转角度 90°，左旋方向，终点位置可调 3°；额定扭矩 0.64Nm，防护等级 IP54，自重 0.69kg；空载单次回转时间 0.3s，双次旋转耗气量 2.3cm³；额定工作压力 6bar，压力区间 3~8bar；气管规格 6×3.9×1.05mm；环境温度 5~60℃，重复定位精度 0.07°；外形尺寸长 141mm、宽 44mm、高 119mm；最大允许弯矩 Mz 17Nm，最大侧向力 Fy 350N；内置液压末端阻尼，可选 SDV-P 保压阀，断气可保持位置。
产品描述

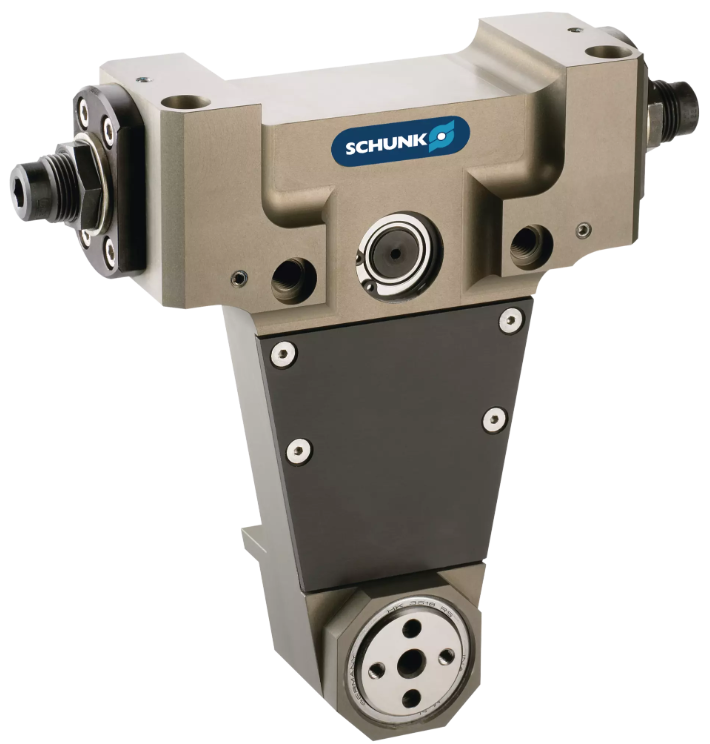

GFS 16-90°-L 是 SCHUNK 雄克 GFS 系列通用气动旋转手指，左旋 90° 回转，采用齿轮齿条传动结构，集成液压缓冲阻尼。可直接夹持工件并完成翻转回转动作，一体集成抓取 + 旋转功能，无需额外搭配独立旋转气缸，适配自动化装配、工件翻面、检测工位，适用于洁净至轻度粉尘工业环境，可加装传感器反馈回转位置。
产品特点
一体化旋转手指，抓取回转二合一，简化工装结构，节省安装空间。
内置液压终端阻尼，高速回转冲击小，允许更高节拍稳定运行。
回转终点角度可调，重复定位精度 0.07°，满足精密工件翻面定位。
可选压力保持阀，气源失压时维持当前位置，保障生产安全。
齿轮齿条传动，输出扭矩稳定，承载能力强。
标配食品级润滑油脂，可适配食品包装自动化产线。
防护等级 IP54，可应对轻度粉尘工况，适用场景广泛。
安装接口标准化，可快速搭配雄克标准夹爪、工装夹具。
