产品规格
型号：SFL-25-E-090，物料 ID：304560，旋转角度 90°，终端位置可调 90°，末端阻尼形式为弹性体阻尼；输出扭矩 0.1Nm，防护等级 IP52，自重 0.09kg；无负载单次 90° 回转时间 0.06s，双次旋转耗气量 2.0cm³；额定工作压力 6bar，压力范围 4~6.5bar，气管规格 3×1.8×0.6mm；环境温度区间 5~90℃，允许最大负载转动惯量 50，重复定位精度 0.05°；外形尺寸长 25mm、宽 35mm、高 53.5mm，最大弯矩 My 0.1Nm，最大轴向力 Fz 10N。
产品描述

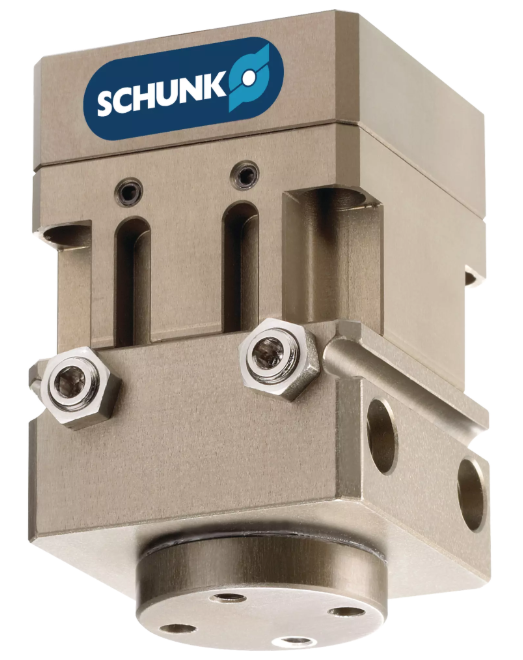

SFL-25-E-090 是德国 SCHUNK 雄克推出的微型叶片式气动回转单元，属于 SFL 系列小型旋转执行器，E 代表弹性体末端缓冲，090 代表 90 度旋转行程。本体采用阳极氧化铝合金壳体，叶片为钢制，结构紧凑接近立方体，适合轻量化工件的小幅回转翻转工位，多用于小型自动化装配、分拣、检测工位，可直接搭载夹爪等末端执行件，气源驱动控制，无需电机配套，适配紧凑型机器人工作站与小型工装夹具，可安装传感器用于位置信号采集。
产品特点
体积小巧立方体结构，多台模块可并行安装，节省设备安装空间。
旋转终点配置弹性体阻尼，回转到位冲击小，运行平稳低噪音。
回转终点角度支持精细微调，定位灵活，适配不同工艺需求。
重复定位精度可达 0.05°，满足精密自动化工位旋转定位要求。
标准工况可达 200 万次回转，正常使用免维护，使用寿命长。
外壳阳极氧化处理，耐磨性强，防护等级 IP52，适配常规工业环境。
回转响应速度快，无负载回转耗时短，提升自动化节拍。
标配食品级润滑油脂，可满足食品包装类自动化工况使用。
