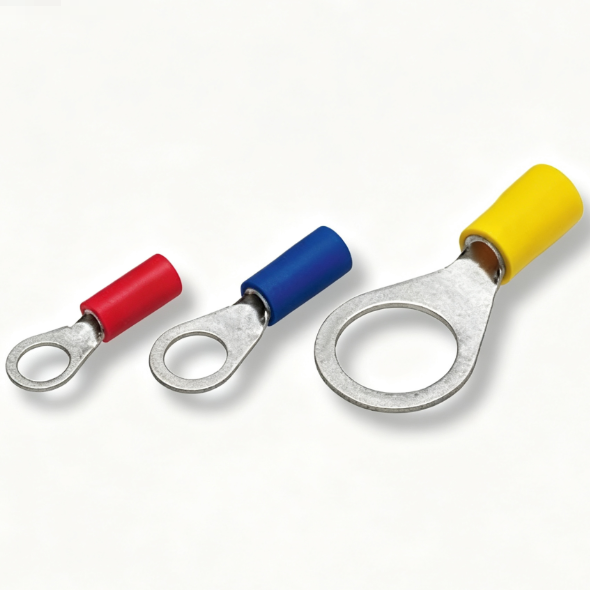

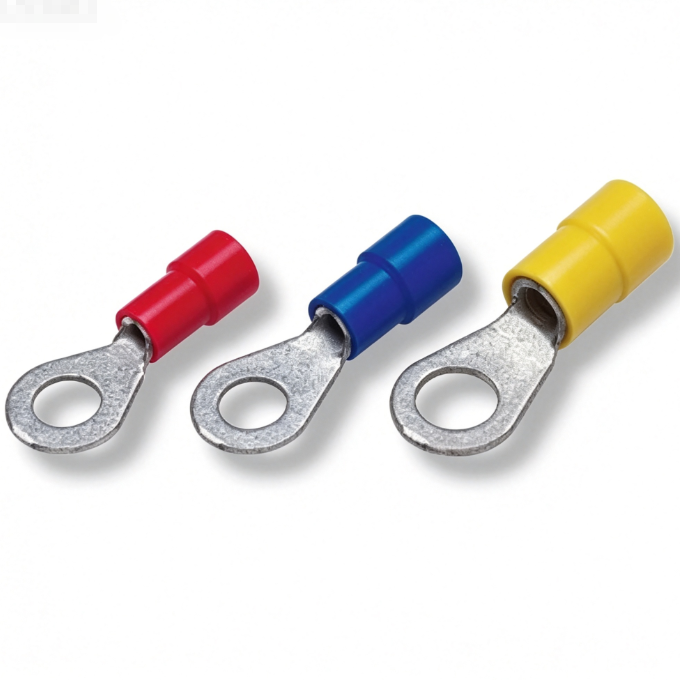

德国DRUSEIDT 绝缘环形电缆端子 01063.01.02

货号: #01063.01.02

库存: 10

品牌: 德国DRUSEIDT

¥80.00 ¥45.00

简介

DRUSEIDT 绝缘环形电缆端子，采用高导电镀锡铜材，接触区域硬钎焊，导体横截面0.1-0.5mm，M3螺丝孔，总长14.0mm。PA聚酰胺绝缘无卤素，耐温+105C。带星号*表示无喇叭形扩口设计，须使用指定工具进行椭圆形压接。提供带热缩绝缘及粘合剂的防潮版本选项。符合DIN 46237标准…

分类: 五金工具类, 德国DRUSEIDT,

产品详情

产品信息：

参数项	数值
产品类型	绝缘叉形电缆端头（带喇叭形绝缘套管）
适用线径	规格表中未标注横截面数值（横截面栏为空，建议通过官方手册确认）
螺丝孔（钻孔 M）	M8
绝缘套管外径 d1	8.0 mm
压接套管外径 d2	8.4 mm
叉形外径 d3	14.0 mm
总长度 L	34.1 mm
重量	5.00 kg/百件

产品属性

该型号属于DRUSEIDT绝缘电缆端头系列，采用 Cu-HCP高导电性铜材质，表面经镀锡处理，接触区域采用硬钎焊工艺以确保低接触电阻。绝缘套管为 PA（聚酰胺/尼龙）材质，无卤素，耐温最高 +105°C。绝缘套管采用喇叭形扩口设计，便于导线轻松插入。

选型参考

该系列产品的通用选型原则：端头与电缆的横截面必须至少相同（允许用较大端头，不允许用较小端头压较大电缆），且由于剥皮电缆的外径没有标准化（电缆横截面根据导体电阻测量，参照 DIN VDE 0295/IEC 60228），须根据实际剥皮导体的外径确定合适端头。必须使用DRUSEIDT指定的配套工具和模具进行椭圆形压制加工。
