安装了具有集成控制功能的外部变频器 (TWU 3 HS-ECP)，压力恒定且可调
无需由安装方负责压力控制的附加传感器 (TWU 3 HS-ECP)，安装方便
安装了固定电机转速为 8400 rpm 的集成变频器 (TWU 3 HS-I)，输出量高
由于直径较窄且安装量减少，降低了井眼膨胀和安装成本
具有全面的监控和保护功能，绝对运行可靠
潜水泵：
电源电压：HS-E…：1~230 V，50/60 Hz（通过变频器连入交流电网）；HS-I…：1~230 V，50/60 Hz（直接连入交流电网）
浸水运行模式：S1
介质温度：3-35 °C
电机最小流量：0.08 m/s
最大含沙量：50 g/m3
最大启动次数：30 /h
最大潜水深度：150 m
防护等级：IP 58
压力接口：Rp 1/Rp 1¼
适用于“HS-E…”规格的变频器：
电源连接：1~230 V，50/60 Hz
输出端：3~230 V/最高140 Hz/最大2.2 kW
介质温度：3-50 °C
最高压力：8 bar
防护等级：IPX5
接口：G 1¼
水力部件外壳：1.4301
叶轮：聚碳酸酯
水力部件轴：1.4104
电机外壳：1.4301
电机轴：1.4305
潜水泵可立式或卧式安装。
水力部件
采用分段结构的多级潜水泵，带径向叶轮和内置止回阀。带螺纹法兰和内螺纹的压力接口。接触介质的所有零件均由防腐蚀材料制成。
电机（...HS-E...-B）
与随附变频器连接使用的耐腐蚀永磁电机。配备自润滑轴承的充油电机，最高转速可达8400 rpm。
变频器直接安装在泵送介质外部的排放管（防溢流）中。通过泵送的介质进行冷却。
电机（...HS-I）
配有内置变频器的耐腐蚀异步电机，可直接连入电网。配备自润滑轴承的可重新绕组充油电机，最高转速可达8400 rpm。
冷却
电机通过流体冷却。水泵务必浸水运行。
可采用立式安装，带与不带冷却套管均可。
在采取卧式安装时，必须配合使用冷却套管。
水力部件 + 电机即装即用
变频器（...HS-ECP）
1.75 m接线电缆
安装及操作说明
冷却套管
隔膜气压罐
闸阀
浮子开关
压力开关
电极
开关设备
警报器
浇注树脂套件
接线电缆

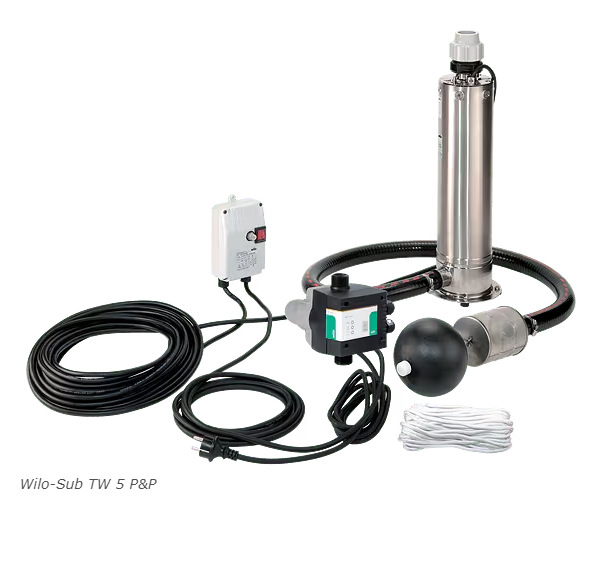

德国WILO威乐雨水回收泵Sub TWI 5-SE-304EM-PnP/3
