M125 是一种自动测量站，旨在提供测量各种气缸体和缸盖的解决方案。
M125 自动测量站设计用于在任何车间环境中进行测量。
它能够执行尺寸、几何以及无损 （ND） 检查。除此之外，还可以执行其他功能，例如标记、零件选择和备份区域。
M125 可以检查整条生产线的 100%。
它包括：
输送机
电动滚筒输送机移动被检查的零件。
零件定位时，分配器或齿轮侧向前，并支撑在油底壳平面上。
一系列中间零件挡块（识别、标记、报废等）位于输送机上
尺寸测量站
测量站的设计不受零件输送机的振动影响。
它由两部分组成：
上部：
机电激活部分升降装置，用于参考气缸体并将其提升到测量部件，通常由四个气缸杆塞组成，依次装有测量单元
上部：
固定在一个或多个测量段上的塞子，用于检查气缸杆（气缸体）、水平曲轴（或缸盖中的凸轮轴）轴止回塞，测量段数相等，等于工作台支架
测量单元的组合可以测量：直径、椭圆度、同心度、垂直度和距离。
自校准装置
M125 配有自校准装置，用于尺寸测量的电动归零设置。
校准功能可由客户定制，如以下示例所示：
根据要求
在 “n” 个测量周期后编程
时间
环境温度变化后
无损 （ND） 检查
与所有尺寸参数的测量一样，M125 测量站可以配置为对以下表面缺陷进行无损测量：
裂缝
孔隙 度
废料溜槽
废料溜槽是 M125 站的标准部件。由于系统的模块化，其位置可以根据零件输送线的具体布局来改变。
M125 测量站
的附加附件 M125 自动测量系统可与以下附件模块集成：
零件类型识别单元
自动或手动零件类型切换装置
打标站（永久或非永久打标）
用于连杆瞬时温度控制的探针单元
重新认证和备份区域也可用于以下功能：
使用一系列手动插头对废品进行重新认证
机器设备维护时备用打码站
在测量站维护时备份机器
离线零件测量和标记

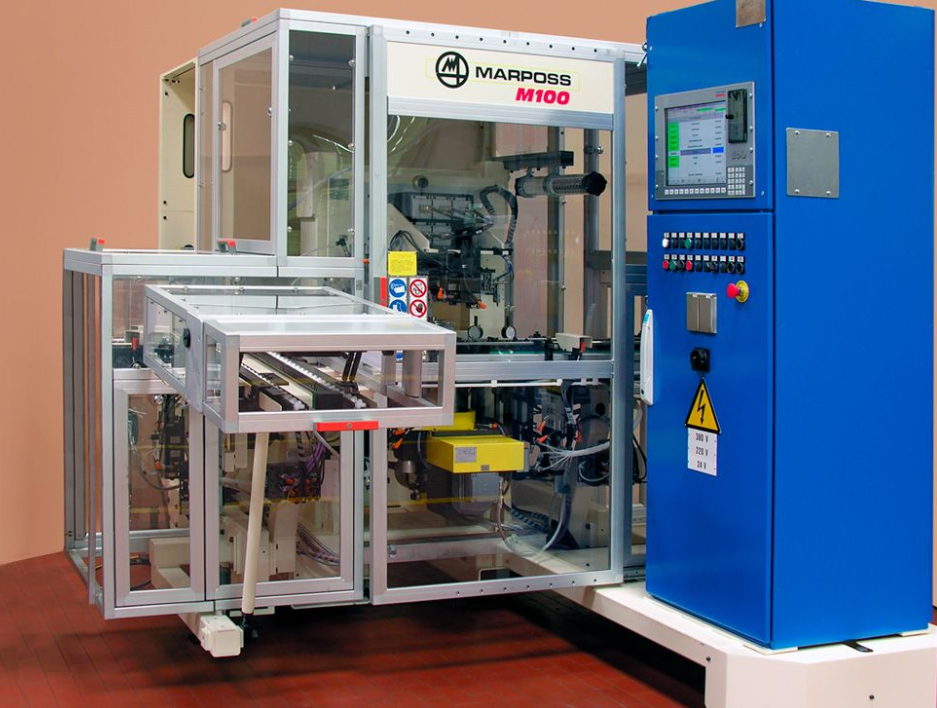

德国MARPOSS自动测量机M100
