主要特点：
可测量高达 110 MPa （16,000 psi） 的高压气体。
直接在气体中运行，无需液/气分离器。
使用 8270A/8370A 控制器自动浮动活塞。
通过简单的切换程序，可以在 1 至 200 MPa（145 至 30,000 psi）范围内使用油作为加压介质进行作
最先进的一次压力标准液，可实现最低的不确定度
从真空到 500 MPa 的统一解决方案
实时输出经过充分验证的参考压力
直观的本地作员界面
手动、半自动和全自动配置

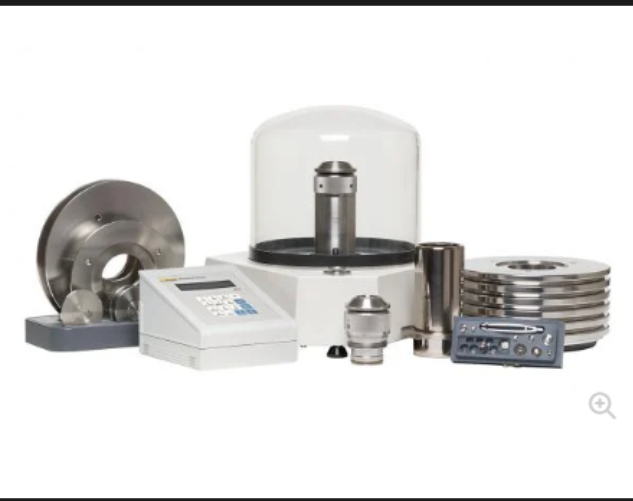

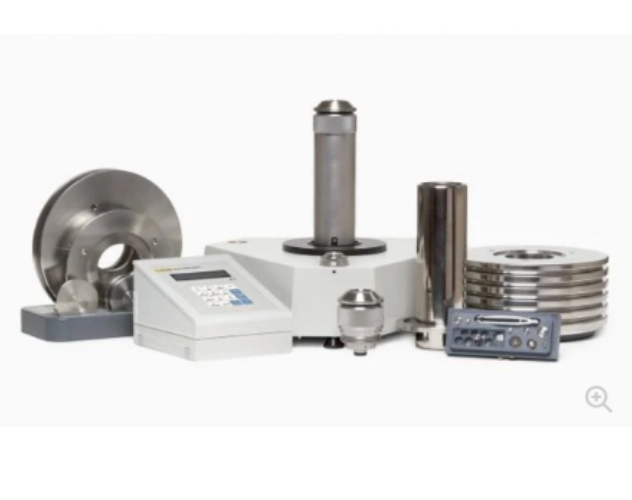

PG7000 系列校准标准基于质量加载到活塞上的基本原理，以将已知力施加到已知有效区域
集成活塞缸模块
每个 PG7000 活塞缸都是一个集成的计量组件，其中包括关键的活塞缸安装组件。所有影响活塞缸计量的机械部件都与单个活塞缸相关联，而不是活塞压力计平台的常见部件，使用户能够：
在几秒钟内更改范围（活塞缸），无需使用工具。
处理和互换活塞缸，而不会使关键表面受到污染。
保护活塞缸在搬运时因意外冲击或撞击而损坏。
通过避免频繁组装/拆卸安装组件来提高测量再现性。
通过允许每个安装系统针对活塞缸的尺寸和范围进行优化，改进活塞缸安装设计。
质量加载同心度
活塞和质量负载之间的独立部件数量已减少到两个 - 活塞盖和质量加载钟罩。活塞头在安装后与活塞同心加工，精度在 ± 20 微米以内，从而有效地成为活塞的一部分。
集成电子元件、软件和远程接口
用于监测所有环境和仪器条件和功能的电子元件集成到 PG7000 平台中。包括 RS-232 和 IEEE 488 接口，用于远程通信。系统电源也包含在终端中，用于从 PG 平台上移除热源。对于本地作，用户通过键盘和紧凑型终端上的字母数字显示屏与 PG7000 进行交互，从而实现快速、直观的作。
机载作条件
测量PG7000 包括计算公差范围内压力所需的所有环境和作条件的集成机载测量，包括相对湿度、气压、环境温度、活塞缸温度和参考真空。
可以通过 PG 终端在本地或通过 RS-232 或 IEEE 488 接口远程实时观察单个测量。嵌入式软件支持车载传感器的验证和重新校准。
监控活塞行为
PG7000 测量并提供活塞位置、下降率、转速和转速减速的实时指示。活塞位置是根据 LVDT 原理测量的，质量加载钟罩内侧的环充当电枢。旋转速率由安装柱中的传感器以光学方式测量，该传感器检测质量加载钟罩内侧缺口环的移动。两种测量系统都是完全无干扰的，对活塞在任何轴上的自由运动都没有影响。
就绪/未就绪指示
“就绪/未就绪”指示为作员提供清晰的“通过/不通过指示，指示何时可以进行公差内测量。它基于对各种作条件的测试，包括活塞位置、活塞下降率、活塞旋转速率、活塞旋转减速、活塞温度变化率和真空参考（如适用）。当所有条件都位于特定限制范围内时，将指示就绪条件。如果需要，用户可以自定义各种就绪/未就绪条件的限制。
活塞近浮子检测
作传统活塞压力计最乏味的方面之一是调整压力以浮动活塞。活塞在与活塞上加载的质量相对应的精确压力下突然无预警地提升。找到该点而不过度冲刺需要缓慢而谨慎的压力控制。
PG7000 通过活塞预紧系统使活塞更容易浮动，该系统提供压力接近活塞离开冲程末端的点的预警。预紧系统仅在活塞处于冲程结束时影响活塞;它不会干扰活塞在浮动时的自由运动。
智能活塞旋转
PG7000 是第一款提供转速和转速衰减监测的商用活塞式压力计。这些测量用于确保压力读数始终在限制范围内。这减轻了作员的转速监测责任，并用客观测量取代了作员的主观判断。
储存和运输容器
PG7000 活塞式压力计平台和质量组包装在重型、防风雨、模制运输箱中，并带有定制插件，以提供最佳保护。PG7000 活塞缸模块采用紧凑、几乎坚不可摧的 PVC 子弹壳交付。
先进的压力产生和控制组件
所有 PG7000 压力附件都旨在提高活塞式压力计作的效率和人体工程学。这些选项包括手动、半自动和全自动选项，可快速轻松地产生压力并将活塞浮动在设定点。
用于压力校准辅助软件的 COMPASS® 软件为被测单元 （UUT） 设置记录，定义测试程序并将其与 UUT 相关联，运行测试，获取参考和测试数据，生成标准和自定义校准报告。
所有参考、UUT 和测试数据都收集并存储在数据库和标准分隔文件中。COMPASS 可以管理任何类型的测试，从作员的手动控制和测试数据记录到全自动、无人值守的测试执行。
从真空到 500 MPa
的统一解决方案 PG7000 系列活塞式压力计涵盖了从非常低的绝对压力和差压到高达 500 MPa （75 000 psi） 的油压范围。虽然可能需要多个活塞式压力计平台和专用附件来覆盖不同的量程和介质，但整个生产线都保持一致的用户界面和作原则。在大多数情况下，只需两个 PG 平台、四个活塞缸模块和一个砝码组即可实现完整的气体和油校准能力。保持系统之间的一致性使它们更易于学习和使用。通过最大限度地减少要支持的计量元件的数量来降低维护成本。
PG7000 活塞气缸模块
活塞气缸定义了有效区域，是活塞式压力计的主要计量元件。活塞缸的内在特性以及它的安装和利用方式是活塞压力表性能的关键。
PG7000 活塞缸由福禄克计量校准部使用专有生产技术制造，其活塞和气缸的典型形状与理想几何形状的偏差小于 0.2 微米。纯气体活塞气缸使用大直径和非常小的环形间隙，以最大限度地减少气体种类和作模式的影响，并最大限度地延长活塞浮动时间。例如，35 mm 气动活塞缸的典型环形间隙小于 1 微米。油动活塞缸使用小直径，以减少覆盖典型高压范围所需的质量。
所有 7000 型活塞和气缸均由碳化钨制成。每个 PG7000 活塞缸都是一个完整的集成计量组件，其中包括关键的活塞缸安装组件，以提高计量性能。所有 7000 型活塞缸都使用自由变形安装系统，其中气缸可以在施加压力的影响下变形，气缸长度上没有 O 形圈或密封件。对于更高压力的气体组件，新的安装系统（无负变形）沿气缸的整个长度均匀地施加测得的压力。这减少了压力下的变形，因此即使在高工作压力下，活塞下降率也保持较低，同时避免了传统凹入式设计的不可预测的应变点。
PG7000 质量组
负载在活塞上的质量在重力作用下加速，以在活塞上施加已知的力，与该力相平衡定义的压力。
PG7000 手动砝码组由 10 kg 或 5 kg 的主质量、从 0.5 kg 到 0.1 kg 的 5-2-2-1 级分数砝码组和质量从 50 kg 到 0.01 g 的微调砝码组组成。质量组范围内的任何所需质量值都可以加载到 0.01 g 的范围内。所有主质量和分数质量均由实心非磁性不锈钢加工而成，并调整到其质量的标称值，没有空腔或修整硬件，这可能会随着时间的推移而降低质量稳定性。单个砝码易于处理，每个砝码边缘都有倾斜的提升表面和特殊的砝码托盘，有助于有序地装载和卸载。
PG7000 自动质量组由每个 6.2 或 10 kg 的主质量盘和一组从 0.1 到 3.2 或 6.4 kg 的二元增量的管状质量组成。气动驱动的自动质量处理附件 （AMH） 以 0.1 kg 的增量加载所需的质量值。必要时，可以轻松拆卸 AMH 和质量组，以便访问活塞缸模块。
